數字式電子汽車衡的組成及工作原理
一、數字式電子汽車衡的工作原理
被稱重物或載重汽車停在秤臺上，在重力的作用下，秤臺將重力傳遞至傳感器，導致附著在傳感器上的彈性體發生變形，則彈性體應變梁上的應變電阻片及橋路失去平衡，輸出與重量數值成正比的電信號，經線性放大器將信號放大，再經A/D轉換為數字信號，由儀表內的微處理機對重量信號進行處理后直接顯示重量數。配置打印機后，即可打印稱重數據;如配置計算機，可將計量數直接輸入稱重管理系統進行綜合管理。

二、數字式電子汽車衡器的組成
承重和傳力部分:將物體的重量傳遞給稱重傳感器的全部裝置，包括稱重臺面、吊掛連接單元、安全限位裝置、地面固定件和基礎設施等。
稱重傳感器:介于秤臺和基礎之間，將被稱物的重量轉換為相應的電信號，經信號電纜輸出至稱重顯示儀表進行稱量的測試。

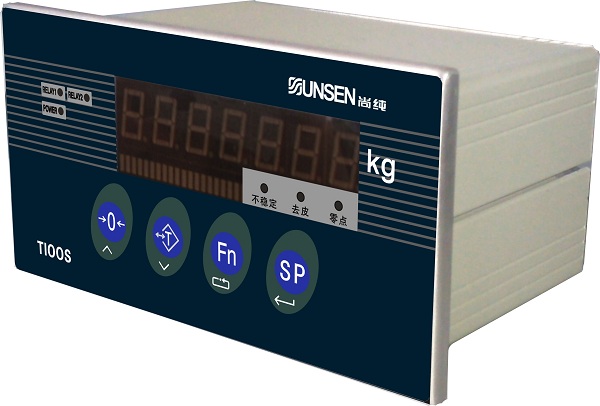

顯示儀表:用以測量稱重傳感器輸出的電信號，經對電信號處理后，以數碼形式輸出數據。
電源:主要指向稱重傳感器提供的橋路激勵電源和儀表線路工作的電源。
SCS系列電子汽車衡主要由秤臺、傳感器、連接件、限位裝置、顯示儀表及接線盒等零部件組成，還可以選配打印機、大屏幕顯示器、計算機和穩壓電源等外部設備。限位器的作用主要是保證稱量結果準確、誤差小(即使有強烈沖擊或颶風等橫向力的作用也能使秤安全工作)。限位器主要是防止秤臺橫向移動和左右晃動幅度。
三、數字式電子汽車衡器的特點和主要用途
SCS汽車衡器與傳統的機械衡器、其它地上衡器相比，有很多顯著的優點:如稱量迅速、準確、靈敏度高，數字顯示、直觀易讀，穩定性、可靠性強，壽命長久，特別是在危險、惡劣環境下，更能體現電子衡器的作用。整個汽車衡器系統有穩定可靠的高精度傳感器和智能化儀表顯示，儀表有高靈敏度、高分辨率、穩定可靠、便于打印的優點，如果與計算機、稱重軟件組成稱重管理系統，還能夠實現稱重的遠距離傳輸、集中自動化管理。
SCS汽車衡的秤體系統也有很多優點，比如:秤體重量輕(平臺為超薄型鋼結構)，便于安放、搬運，安裝調試和維護很方便，可以采用淺基坑和無基坑2種安裝形式，基礎施工投資費用低。
SCS汽車衡一般用于港口、機場、礦山、冶金、工廠企業等大宗載重貨物車輛的稱重計算。
